Артикул

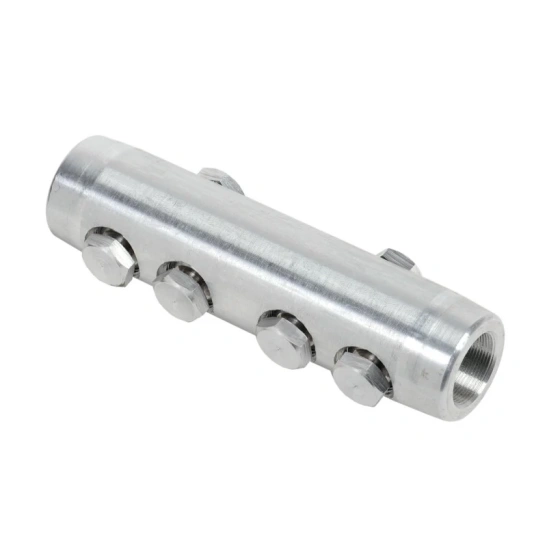

Соединитель болтовой ГС-300 35кВ IEK (UGS-300-35KV-S)
3 313.75 р.
сопутствующие товары
секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ.
Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой,
которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности.
Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.
У соединителей ГС срывные болты расположены в разных плоскостях под углом 180° друг к другу.
В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта.
В зависимости от сечения жилы количество болтов варьируется от 5 до 10.
Соединители ГС имеют внутреннею конструктивную перегородку, служащую масляным стопором для жил кабелей с маслопропитанной бумажной изоляцией.
На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.
Технические характеристики :
Номин поперечное сечение : 300 мм?
Номин напряжение : 35 кВ
Материал : Дюралюминиевый сплав
Количество винтов или болтов : 6
Защитное покрытие поверхности : Без покрытия (голый)
Температура эксплуатации : -60...+80 °C
Момент срыва головки болта при монтаже : 62,2 Нм
Метрический размер болта - М : 20
Диапазон напряжения : Свыше 30 кВ
Габаритные размеры (Ш*В*Д) : 38*38*130 мм
Эксплуатационные параметры :
Срок службы : 30 лет
Гарантийный срок : 6 лет
Основные характеристики
-
Бренд/ПроизводительIEK
-
Объем единицы товара, м30.0061
-
Страна-производительРоссия
-
Вес единицы товара, кг0.283
-
Количество в транспортной упаковке, шт54
-
Количество в упаковке, шт3
