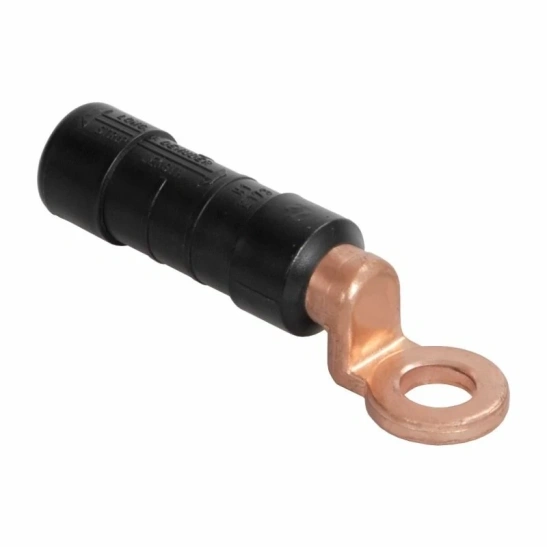

Name: Наконечник НИМ 95 (CPTAU 95) герметичный изолированный IEK (UZA-25-D95)
Brand: IEK
SKU: 045.370.050
Price: 575.00 RUB
Availability: InStock

Предназначены для герметичного оконцевания многожильных проводов опрессовкой.
Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр.
Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода.
Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода
должна сохраняться на одном уровне вплоть до границы зачистки.
Провод необходимо вставить в изделие до самого упора.
Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:
- 1200 Н для сечений 16 мм2 и 25 мм2.
- 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
Каждому сечению соответствует определенный цвет герметизирующего кольца.
Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления,
снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также
обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.

Технические характеристики :
Материал : Алюминий / Медь
Форма поперечного сечения : Многопроволочная круглая/секторная жила
Диаметр монтажного отверстия : 12.8 мм
Диаметр отверстия под проводник : 12.2 мм
Номин напряжение : ? 1000 В
Тип матрицы для оперсовки гильз : Е173
Цвет герметизир кольца: Серый
Общ длина : 100.0 мм
Температура эксплуатации : -50...+60 °C
