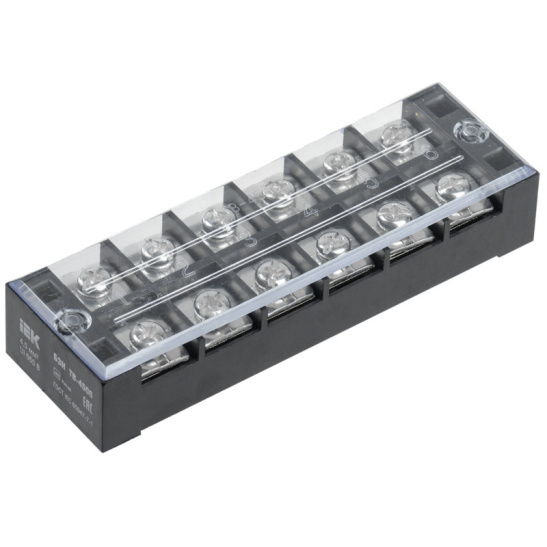

Name: Блок зажимов наборный БЗН ТВ-2506 2,5мм2 25A 6 пар IEK (YZN41-06-002-K02)
Brand: IEK
SKU: 045.415.452
Price: 127.50 RUB
Availability: InStock

Используются для безопасного и компактного присоединения и ответвления проводников различного сечения
из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, ? 1,5 – 10 мм2;
- блоки ТС – 60-600 А, ? 16 – 300 мм2;
- блоки ТК – 10-100 А, ? 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).

Технические характеристики :
Сечение одножильного жёсткого провода : 1...2,5 мм?
Сечение многожильного гибкого провода : 1...2,5 мм?
Номин ток In : 25 А
Номин раб напряжение : 660 В
Тип электрич соединения 2 : Винтовое соединение
Место соединения : Сбоку (поперечное)
Количество полюсов : 6
Количество зажимных клемм на 1 полюс : 2
Тип монтажа : Монтажная панель/плата
Материал изоляции корпуса : Пластик
Рабочая температура : -40...+50 °C
Класс негорючести изоляц материала UL94 : V1
Ширина или размер ячейки:    30.0 мм
Длина : 91 мм
Цвет : Черный
Номин раб напряжение переменного тока Ue :    ? 660 В
Номин раб напряжение постоянного тока Ue :    ? 440 В
Номин частота : 50 Гц
Номин напряжение изоляции Ui : 660 В
Макс поперечное сечение проводника : 2,5 мм?
Материал зажима : Сталь
Материал корпуса : АБС-пластик
Климатическое исполнение : УХЛ3
Степень защиты - IP : IP00
Номинальная способность к присоединению : 1...2,5 мм?
Модель или исполнение : Фазная
Винт крепления : М4
Материал токоведущей части : Сталь
Относительная влажность воздуха :    ? 90%
Степень загрязнения : 3
Ремонтопригодность : Нет
Номин импульсное выдерживаемое напряжение : 8 кВ
Количество клеммных пар :    6
Сечение шины : 9.5 мм?
Макс сечение присоед шин:    9х4 мм?
Тип электрич соединения 1 :Болтовое соединение

Габаритные  размеры (Ш*В) : 30*19 мм

Эксплуатационные параметры :
Срок службы : 15 лет
Гарантийный срок : 1 год
